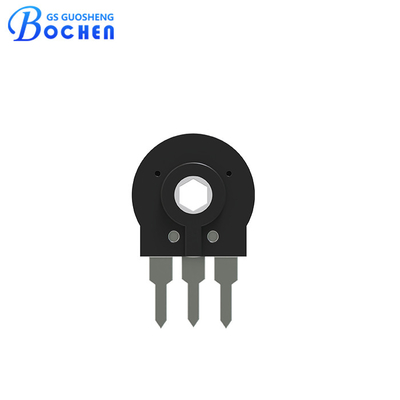

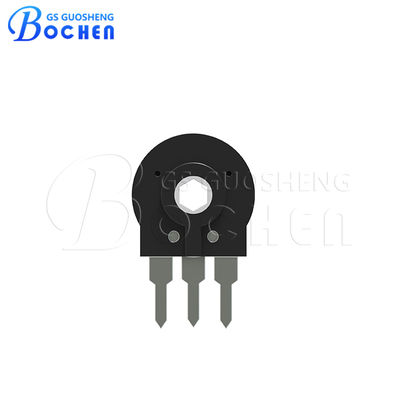

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие

продукты

углеродный пленочный потенциометр

Резистор с проводным замыканием

Проводящий пластиковый потенциометр

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие

МОК:	100 штук
цена:	$0.075 - $0.80/piece
стандартная упаковка:	500 штук/пластиковый мешок; 2000 штук/маленький картон; 10000 штук/мастер-картон.
Срок доставки:	1-7 трудодни
способ оплаты:	T/T, L/C, D/A, D/P, Western Union
Пропускная способность:	3,0001000 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Чэнду

Фирменное наименование

BOCHEN

Сертификация

RoHS, Reach

Номер модели

Product Name:

PT10 10mm Horizontal Adjustment Through Hole Cermet Trimmer Carbon Film Potentiometer

Product Type:

Single turn trimmer

Termination Style:

Through Hole

Adjustment:

Side Adjust

Element Type:

Carbon

Nominal Resistance Range:

100Ω to 5MΩ

Standard Resistance Tolerance:

± 20%

Nominal power 50°C (122°F):

50°C, 0.15 W

Electrical rotation angle:

220° ± 20°

Mechanical rotation angle:

235° ± 5°

Количество мин заказа:

100 штук

Цена:

$0.075 - $0.80/piece

Упаковывая детали:

500 штук/пластиковый мешок; 2000 штук/маленький картон; 10000 штук/мастер-картон.

Время доставки:

1-7 трудодни

Условия оплаты:

T/T, L/C, D/A, D/P, Western Union

Поставка способности:

3,0001000 штук в месяц

Выделить:

10 мм углеродный пленочный потенциометр

Горизонтальный углеродный пленочный потенциометр

Горизонтальный потенциометр Сермета

Описание продукта

PT10 10 мм горизонтальное регулирование через отверстие Cermet Trimmer Carbon Film Potentiometer

Быстрая подробность

• Отличная производительность (линейность до 3%).
• Углеродный или керамический элемент сопротивления.
• До 16 механических отключений для тактильной обратной связи.
• До 100 000 жизненных циклов.
• защита IP54.
• наличие упаковки для автоматического вставления.
• Полиэстер / алюминиевый субстрат.
• Уборщик на первоначальном положении, 50% или полностью по часовой стрелке.
• Распущенные и смонтированные валы и ручки.
• Линейные, логарифмические и антилогарифмические конусы.
• Самотушащийся пластик (UL 94V-0).
• доступны переключатель SPDT и версия с низким крутящим моментом.

Описание

Углеродный триммер-потенциометр PT10 - это универсальный и прочный компонент диаметром 10 мм, предназначенный для точного регулирования сопротивления в различных электронных схемах.Он имеет углеродный элемент для надежной производительности и долгосрочной стабильности.Дизайн боковой регулировки позволяет легко и удобно настраиваться, в то время как установка через отверстие обеспечивает безопасное прикрепление к печатным платам (ПКБ).Потенциометр предлагает стандартный диапазон сопротивления от 100Ω до 5MΩ с допустимой допустимостью 20%Устройство имеет номинальную мощность 0,15 Вт при температуре 50°С, что делает его подходящим для низкомощных применений.обеспечение точных и плавных корректировокКроме того, PT10 работает эффективно в диапазоне температур от -25°C до +70°C, что делает его адаптивным для использования в различных условиях окружающей среды.

Спецификация

Электрические спецификации	Конечный	Линь
	Стандартный диапазон сопротивления	100Ω ≤ Rn ≤ 5MΩ
	Стандартная толерантность сопротивления	± 20%
	Максимальное напряжение	200 VDC
	Номинальная мощность 50°C (122°F)	50°C, 0,15 W
	Остатковое сопротивление	≤ 0,5% Rn (5Ω мин.)
	Эквивалентное шумосопротивление	≤ 3% Rn (3Ω мин.)
	Рабочая температура	-25°C до +70°C
Механические характеристики	Угол механического вращения	235° ± 5°
	Угол электрического вращения	220° ± 20°
	Крутящий момент	0от 0,4 до 2 Нсм (0,6 до 2,7 унций)
	Остановить крутящий момент	> 5 Ncm (> 7 in-oz)
	Сила толкания-тяжения над ротором	> 49N
	Жизнь	До 100 тыс. циклов
Экологические испытания	Электрическая продолжительность жизни	10,000 ч при 50°С; 0,15 Вт; ± 5%
	Продолжительность службы	1000 циклов при 10-15 cpm; ±3 % (Rn < 1M)
	Коэффициент температуры	¥25°C; +70°C; ±300 ppm/°C (Rn < 100K)
	Тепловой цикл	16 часов при 85°C и 2 часа при -25°C; ±2,5%
	Увлажненное тепло	500 часов при 40°С и 95% относительно; ±5%
	Вибрация	2 часа в каждой плоскости при частоте 10 - 55 Гц; ± 2%
	Хранение	6 месяцев при 23°C ±2°C и 50% RH; ± 2,5%

Размер

Размеры в мм, допуски ±0,30 мм, если не указано иное.

H01-2,5 мм

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие 0

H04-3,8 мм

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие 1

H05-5 мм

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие 2

H07-3,8 мм

PT10 10 мм горизонтальный углеродный пленочный потенциометр через отверстие 3

Опаковка

Спецификация упаковки: 500 штук/пластиковый мешок; 2000 штук/маленький картон; 10000 штук/мастер-картон.

Применение

• Выбор программы устройства.
• Настройка термостата.
• Таймер и реле управления.
• Потребительская электроника.
• Управление электроинструментами.
• Испытательное и измерительное оборудование.

Преимущество

• Прямая поставка из завода, без посредников.
• Завершенные сертификаты, такие как RoHS, REACH,и т.д. и обеспечение лучшего качества.
• Достаточная производственная мощность, короткие сроки доставки.
• Профессиональная служба послепродажного обслуживания.
• OEM и ODM доступны.
